D'un morceau de tôle d'acier à l'ensemble du châssis du véhicule : quelle est l'importance des pièces d'emboutissage automobile ?

Dans le processus de fabrication d'une voiture, le moteur, le système triélectrique et le cockpit intelligent sont souvent plus susceptibles d'attirer l'attention des consommateurs, mais ce qui détermine réellement si une voiture a des os solides et une base stable, ce sont ces pièces d'estampage apparemment discrètes de la voiture. À partir de la plaque d'acier initiale, en passant par l'emboutissage, le formage, la connexion et l'assemblage, le cadre de sécurité et les fondations structurelles de l'ensemble du véhicule sont finalement construits. On peut dire que sans pièces d’estampage automobile de haute qualité, il est impossible d’avoir une sécurité, une qualité et des performances complètes au sens propre du terme.

1. Qu'est-ce que l'automobile pièces d'estampage ?

Dans la construction automobile, les pièces d’emboutissage automobile constituent l’un des fondements de la production automobile. Qu'il s'agisse de la structure de la carrosserie, des performances de sécurité, de la qualité de l'apparence et de la précision de l'assemblage, ils sont tous étroitement liés aux pièces embouties. Bien qu'ils soient souvent cachés à l'intérieur de la carrosserie de la voiture et ne soient pas facilement visibles pour les consommateurs, ils jouent un rôle important en tant que « squelette de la voiture ». Comprendre ce que sont les pièces d'emboutissage automobile vous aidera à acquérir une compréhension plus complète de la logique fondamentale de la fabrication automobile.

(1) Définition des pièces d'emboutissage automobile
Les pièces d'emboutissage automobile font référence aux pièces automobiles fabriquées à partir de tôles (telles que des plaques d'acier, des plaques d'aluminium, etc.) comme matières premières et traitées par poinçonnage, étirage, pliage, bridage, façonnage et autres processus à l'aide d'équipements d'emboutissage et de moules. Ce type de pièces présente les caractéristiques d’une précision dimensionnelle élevée, d’une résistance stable et convient à la production de masse. Il s’agit de l’un des types de pièces les plus utilisés dans l’industrie automobile.

Dans la construction automobile, les pièces d'emboutissage sont principalement concentrées dans le système de carrosserie, formant la structure principale de la carrosserie en blanc (BIW), et également présentes dans certains châssis et supports fonctionnels.

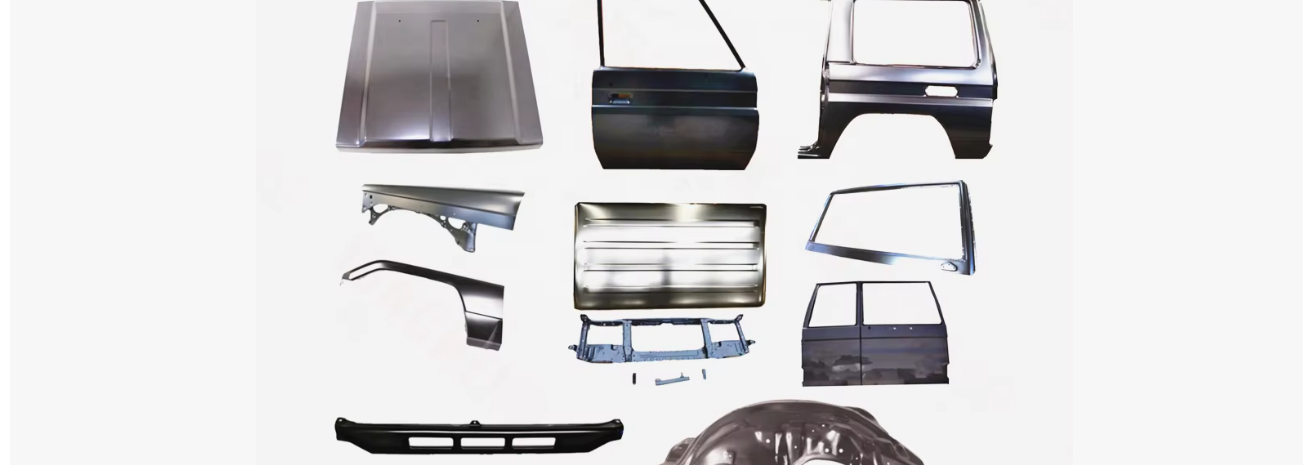

(2) Principaux types de pièces d'emboutissage automobile
Selon leurs différentes fonctions dans le véhicule, les pièces d'emboutissage automobile peuvent généralement être divisées dans les catégories suivantes :
Pièces d'emboutissage structurelles
Les pièces structurelles constituent la catégorie la plus critique de pièces d’emboutissage automobile, qui supportent principalement la charge du véhicule et l’énergie de collision. Par exemple, les poutres longitudinales avant et arrière, les traverses, les longerons, les montants A/B/C, etc. Ces pièces déterminent directement la rigidité, la résistance et les performances de sécurité de la carrosserie et jouent un rôle essentiel dans la protection de l'habitacle en cas d'accident.

Pièces d'estampage couvertes
Les pièces de revêtement sont principalement situées à l’extérieur de la carrosserie. Ils remplissent non seulement des fonctions stylistiques et esthétiques, mais possèdent également une certaine résistance structurelle. Les pièces de revêtement courantes comprennent les panneaux extérieurs de porte, les capots, les hayons, les ailes, etc. De telles pièces embouties nécessitent une qualité de surface et une précision de formage extrêmement élevées, tout en répondant également aux exigences de protection des piétons et de légèreté.

Pièces de renfort et d'emboutissage fonctionnel
De telles pièces sont généralement utilisées pour le renforcement local ou le support fonctionnel, tels que les poutres anti-collision de porte, les plaques de renfort, les supports, les supports de montage, etc. Bien qu'elles ne soient pas de grande taille, elles jouent un rôle important dans l'amélioration de la résistance, de la stabilité et de la sécurité locales.

(3) Processus de fabrication de pièces d'estampage pour automobiles.
La production de pièces d'emboutissage automobile commence généralement par des plaques d'acier et se déroule progressivement à travers plusieurs processus.
La première est la préparation du matériau, en sélectionnant des plaques de différentes épaisseurs et niveaux de résistance en fonction de la fonction de la pièce. Entrez ensuite dans le processus d'emboutissage, où le découpage, l'étirage, le poinçonnage, le bridage et d'autres opérations sont effectués à l'aide de poinçons et de moules. Les pièces complexes nécessitent souvent le traitement continu de plusieurs moules pour garantir la précision de la forme et des dimensions. Enfin, le façonnage et l'inspection sont effectués pour garantir que les pièces répondent aux exigences d'assemblage et de sécurité.

Ce processus impose des exigences extrêmement élevées en matière d'équipement, de conception de moules et de contrôle du processus. Il s'agit d'un lien avec un contenu technique et un niveau d'investissement élevés dans la construction automobile.

(4) Le rôle important des pièces d'emboutissage automobile
Construire le squelette de la structure du corps
Les pièces d'emboutissage automobile sont reliées par soudage, rivetage, etc. pour former un cadre structurel complet, fournissant une base rigide pour l'ensemble du véhicule. La stabilité de la structure de la carrosserie du véhicule affecte directement la maniabilité, la sécurité et la durabilité du véhicule.

Déterminer les performances de sécurité passive
En cas de collision, les pièces structurelles embouties absorbent l'énergie d'impact grâce à une déformation raisonnable et empêchent la force de collision de pénétrer directement dans l'habitacle. La zone d'absorption d'énergie de la carrosserie et la structure de protection de l'habitacle sont presque entièrement composées de pièces embouties.

Affecte la qualité du véhicule et la précision de l'assemblage
La précision dimensionnelle des pièces embouties détermine la cohérence de l’assemblage de la carrosserie. Si la précision de l'estampage est insuffisante, cela entraînera facilement des problèmes tels qu'un espacement inégal des portes, un bruit anormal et une mauvaise étanchéité, ce qui affectera la qualité de l'ensemble du véhicule.

2. Pourquoi les pièces d'estampage automobile déterminent-elles la résistance de la carrosserie de la voiture ?

Lorsqu'ils évaluent si une voiture est « solide » et « sûre », les gens ont tendance à se concentrer sur l'indicateur principal qu'est la force corporelle. Ce qui détermine réellement la résistance de la carrosserie n’est pas son apparence épaisse ou lourde à l’extérieur, mais le grand nombre de pièces automobiles estampées cachées à l’intérieur de la carrosserie. Grâce à la sélection des matériaux, à la conception structurelle et à la précision de la fabrication, ils construisent conjointement le système porteur et le cadre de sécurité de l'ensemble du véhicule, déterminant ainsi essentiellement la résistance de la carrosserie du véhicule.

(1) Quelle est l’essence de la force corporelle ?
La résistance du corps n'est pas équivalente à « l'épaisseur de la plaque d'acier », mais fait référence à la capacité du corps à résister à la déformation et à maintenir l'intégrité structurelle lorsqu'il est soumis à des forces externes, ce qui se reflète principalement sous trois aspects :

Rigidité globale : la carrosserie conserve sa stabilité de forme pendant la conduite, la direction et les chocs ;

Résistance locale : les pièces clés peuvent résister à des charges concentrées ;

Performance en cas de collision : absorbe l'énergie grâce à une déformation ordonnée en cas d'accident et protège l'habitacle.

Ces trois points sont quasiment tous réalisés par emboutissage de pièces de carrosserie.

(2) Les pièces d'emboutissage constituent le "squelette mécanique" de la carrosserie
Les voitures ne sont pas fabriquées à partir d’une seule pièce d’acier, mais de centaines, voire de milliers de pièces embouties reliées entre elles. Ces pièces ne sont pas assemblées au hasard, mais sont scientifiquement disposées pour former une structure mécanique similaire au « squelette humain ».

Par exemple, les poutres longitudinales avant et arrière sont chargées de résister et de transmettre les forces de collision frontale et arrière ; les piliers A, B et C soutiennent le toit et protègent la sécurité latérale ; les poutres de seuil et les poutres transversales améliorent la résistance du fond. C'est la combinaison raisonnable de ces pièces structurelles d'emboutissage qui crée un chemin de charge complet, permettant aux forces externes d'être dispersées et consommées, améliorant ainsi considérablement la résistance de la carrosserie du véhicule.

(3) Les propriétés des matériaux déterminent la limite supérieure de résistance
Le choix des matériaux des pièces d'emboutissage automobile détermine directement le « plafond » de résistance de la carrosserie. L’utilisation de tôles de différents niveaux de résistance dans différentes pièces est un principe de base de la conception de carrosseries automobiles modernes.

L'acier à haute résistance et l'acier à ultra haute résistance sont largement utilisés dans les pièces structurelles clés telles que les poutres longitudinales et les colonnes, ce qui peut améliorer considérablement la résistance à la déformation sans augmenter le poids ; l'acier ordinaire est utilisé pour les pièces de revêtement extérieur, en tenant compte à la fois de la formabilité et de la qualité de l'apparence. Certains modèles introduisent également un alliage d'aluminium dans les pièces embouties pour obtenir un équilibre entre légèreté et résistance.

Si les performances matérielles des pièces embouties sont insuffisantes, même si la conception structurelle est raisonnable, la résistance de la carrosserie du véhicule sera difficile à répondre aux exigences de sécurité.

(4) La forme structurelle est plus importante que « l’épaisseur »
Le plus grand avantage du processus d’emboutissage est qu’il peut transformer des tôles plates en structures tridimensionnelles complexes. Grâce à des conceptions telles que des nervures de renforcement, des bords pliés et des sections fermées, les tôles d'acier minces peuvent également avoir une résistance extrêmement élevée.

Par exemple, les poutres et les colonnes de seuil adoptent souvent des structures fermées ou à cavités multiples, et leur résistance à la flexion et à la torsion est bien supérieure à celle des simples plaques plates. Cette idée de « renforcement basé sur la forme » permet à la voiture d'atteindre un niveau élevé de résistance de carrosserie tout en contrôlant le poids, et tout cela repose sur les capacités de conception structurelle des pièces embouties.

(5) La précision de l'estampage affecte les performances globales de résistance
La résistance du corps dépend non seulement des performances des pièces individuelles, mais également de la cohérence globale de toutes les pièces embouties après assemblage. Si la précision de l'estampage est insuffisante, cela entraînera un mauvais ajustement entre les pièces, une qualité de soudage réduite, une répartition inégale des contraintes structurelles et, à terme, affaiblira la résistance de l'ensemble du véhicule.

Les pièces d'estampage de haute précision peuvent garantir un emplacement précis des joints de soudure et une connexion ferme, permettant à chaque pièce structurelle de véritablement former un tout. C'est pourquoi les constructeurs automobiles haut de gamme ont des exigences extrêmement élevées en matière de processus d'emboutissage et de précision des moules.

(6) La "déformation contrôlable" en cas de collision repose sur la conception de l'emboutissage
Une carrosserie de voiture véritablement sûre et dotée d'une excellente résistance ne reste pas complètement déformée, mais se déforme étape par étape selon la trajectoire conçue lors d'une collision. Les pièces d'emboutissage peuvent contrôler avec précision la séquence de déformation grâce à un amincissement local, des trous de déclenchement, des structures de rides, etc.

Les pièces d'estampage avant ont la priorité pour s'effondrer et absorber l'énergie, tandis que la zone de l'habitacle conserve une résistance élevée sans déformation. Cette structure de carrosserie « flexible et rigide » incarne la haute résistance et la sécurité des automobiles modernes.

(7) Garantie de résistance pendant l'entretien et l'utilisation
Lors de réparations accidentelles, si les pièces structurelles estampées sont réparées de manière irrégulière, les propriétés matérielles et la forme structurelle d'origine sont détruites, et même si l'apparence semble restaurée comme avant, la résistance de la carrosserie du véhicule peut être considérablement réduite. Par conséquent, les constructeurs automobiles exigent généralement que les pièces structurelles estampées des clés soient remplacées au lieu de simplement étirées et réparées.
Cela montre également de côté que les pièces d'emboutissage automobiles elles-mêmes sont le principal support de la résistance de la carrosserie.

La raison pour laquelle les pièces d'emboutissage automobile peuvent déterminer la résistance de la carrosserie du véhicule est qu'elles construisent le squelette mécanique et le système de sécurité de l'ensemble du véhicule à partir de plusieurs niveaux tels que le matériau, la structure, la précision et les méthodes de connexion. La solidité de la carrosserie ne dépend pas du fait que les matériaux utilisés sont solides ou non, mais du fait que les pièces d'estampage sont conçues scientifiquement, fabriquées avec précision et raisonnablement disposées. On peut dire que ce sont ces pièces d’emboutissage automobiles invisibles mais cruciales qui déterminent véritablement la sécurité et la qualité d’une voiture.

Avantages des pièces d'estampage automobile :

3. Comment entretenir les pièces d'emboutissage automobile

Les pièces d'estampage automobiles sont largement utilisées dans les structures de carrosserie et les revêtements extérieurs et constituent la base de la résistance, de la sécurité et de la durabilité de l'ensemble du véhicule. Bien que la plupart des pièces estampillées ne soient pas facilement visibles lors d'une utilisation normale, leur état affectera directement les performances de sécurité et la durée de vie du véhicule. Par conséquent, un entretien scientifique et raisonnable des pièces d’emboutissage automobile est d’une grande importance pour prolonger la durée de vie du véhicule et garantir la sécurité de conduite.

(1) Comprendre correctement l'importance de l'entretien des pièces d'estampage automobile
Les pièces d'emboutissage automobile sont principalement embouties et formées à partir de plaques d'acier ou de plaques d'aluminium. Ils sont sujets à la corrosion, à la fatigue ou à la déformation lorsqu’ils sont exposés pendant une longue période à l’air, à l’humidité, au sel et aux impuretés de la route. Si l'entretien n'est pas en place, l'apparence et l'assemblage seront au moins affectés, et la résistance structurelle de la carrosserie sera affaiblie et les performances de sécurité en cas de collision seront au pire réduites. Par conséquent, l’entretien des pièces estampées n’est pas « facultatif » mais constitue une partie importante de l’entretien de la carrosserie.

(2) Effectuer un entretien anticorrosion et antirouille
L'anticorrosion et l'antirouille sont les tâches principales de la maintenance des pièces d'emboutissage automobile. Les portes, les pièces structurelles du châssis, les ailes, les poutres de seuil et d'autres pièces sont les plus sensibles à l'érosion par la pluie, les sédiments et les agents de fonte de la neige.

En utilisation quotidienne, les véhicules doivent être nettoyés régulièrement, surtout après la pluie ou la neige, pour éliminer rapidement les saletés fixées sur la carrosserie et le châssis. Pour l'estampage recouvrant des pièces dont la peinture est endommagée ou rayée, elles doivent être repeintes dès que possible pour éviter la propagation de la rouille causée par le métal exposé. Pour le châssis et les pièces de structure cachées, vous pouvez vérifier régulièrement si le revêtement antirouille d'origine est intact, et réaliser un renfort antirouille si nécessaire.

(3) Évitez les dommages inutiles causés par des forces externes aux pièces estampées.
Bien que les pièces embouties automobiles aient une certaine résistance, elles ne sont pas conçues pour résister à des chocs ou à des surcharges fréquents. Lors de l'utilisation quotidienne de la voiture, vous devez essayer d'éviter de soutenir la voiture, de rayer le trottoir ou de heurter la porte, le pare-chocs, etc. avec des objets durs. Ces forces extérieures peuvent provoquer une déformation plastique des pièces embouties. Même si la surface ne semble pas poser de problème majeur, elle peut avoir affecté la résistance structurelle interne.

Lors du chargement de bagages ou de marchandises, les règles de charge du véhicule doivent être respectées pour éviter des contraintes excessives sur la structure de la carrosserie pendant une longue période en raison d'une surcharge, entraînant des dommages dus à la fatigue.

(4) Faites attention à la déformation du corps et aux anomalies d'assemblage
Une fois les pièces embouties déformées, elles présentent souvent des anomalies lors de l’assemblage et de l’utilisation. Par exemple, la porte ne se ferme pas en douceur, les interstices sont inégaux, les bruits anormaux augmentent et l'étanchéité de la carrosserie diminue, etc. Ces phénomènes peuvent indiquer que les pièces structurelles embouties se sont déplacées ou déformées.

Une fois que de tels problèmes sont découverts, vous devez vous adresser à temps à une agence de maintenance professionnelle pour une inspection afin d'éviter une utilisation à long terme qui entraînerait une aggravation du problème et affecterait la sécurité et le confort de l'ensemble du véhicule.

(5) Standardiser la réparation et le remplacement après un accident
Après une collision, la manière dont les pièces embouties sont réparées est particulièrement critique. Pour l'emboutissage de pièces liées à la sécurité de la structure de la carrosserie, telles que les poutres longitudinales, les colonnes, les poutres de seuil, etc., elles doivent être remplacées strictement conformément aux normes d'entretien d'origine de l'usine et ne doivent pas être réparées par simple étirement ou martelage.

Une réparation irrégulière de la tôle peut détruire la résistance d'origine et les propriétés d'absorption d'énergie du matériau, rendant impossible au véhicule de fournir une protection efficace en cas d'accident secondaire. Par conséquent, le choix d’un organisme de maintenance possédant des qualifications et des capacités techniques est une garantie importante pour maintenir les performances de sécurité des pièces d’emboutissage.

(6) Faites attention à l'inspection des systèmes d'étanchéité et de drainage
Il existe des structures creuses à l’intérieur de nombreuses pièces embouties automobiles, telles que les portes, les panneaux latéraux et les hayons. Ces zones sont généralement conçues avec des trous de drainage pour évacuer l’eau accumulée. Si les trous de drainage sont obstrués par de la saleté et que l'humidité persiste pendant une longue période, il est facile de provoquer une corrosion interne.

Vérifier et nettoyer régulièrement les trous de drainage pour maintenir le drainage lisse est un moyen efficace de prévenir la corrosion interne des pièces estampées.

(7) Bonnes habitudes d’utilisation et d’entretien de la voiture
Développer de bonnes habitudes en voiture est également un aspect important de l’entretien des pièces d’emboutissage automobile. Par exemple, évitez de garer les véhicules dans des environnements très humides ou très corrosifs pendant de longues périodes ; essayez de choisir des parkings offrant de bonnes conditions d’abri ; et effectuer des inspections et un entretien réguliers des véhicules. Ces pratiques apparemment simples peuvent contribuer à prolonger la durée de vie des pièces embouties.

Les pièces d'estampage automobiles constituent la base essentielle de la structure de la carrosserie et des performances de sécurité, et leur qualité de maintenance est directement liée à la fiabilité et à la sécurité de conduite du véhicule. En renforçant l'antirouille et l'anticorrosion, en évitant les dommages externes, en normalisant les réparations en cas d'accident et en maintenant de bonnes habitudes d'utilisation du véhicule, la durée de vie des pièces estampées peut être efficacement prolongée et le véhicule peut maintenir des performances stables et sûres tout au long de son cycle de vie. La maintenance scientifique des pièces d’emboutissage automobile est une question importante que tout propriétaire de voiture et praticien ne devrait pas ignorer.

Méthodes d'entretien des pièces d'estampage automobile :

4. Défauts courants et solutions pour les pièces estampées

Les pièces estampées sont un composant indispensable dans la fabrication moderne, largement utilisées dans des secteurs tels que l'automobile, l'électroménager, l'électronique et les équipements mécaniques. Les processus d'emboutissage offrent des avantages tels qu'une efficacité de production élevée, une utilisation élevée des matériaux et une bonne précision dimensionnelle. Cependant, dans la production réelle, les pièces embouties sont sujettes à divers défauts. S’il n’est pas détecté et résolu rapidement, cela peut non seulement affecter la qualité du produit, mais également augmenter les coûts de production et les taux de reprise.

(1) Aperçu des défauts courants des pièces estampées
Les défauts pouvant survenir sur les pièces embouties au cours du processus d'emboutissage comprennent principalement : les bavures, les déformations, les fissures, les déchirures, les rides, les écarts dimensionnels et les rayures de surface. La plupart de ces défauts sont liés aux propriétés des matériaux, à la conception du moule, aux paramètres du processus et à un mauvais fonctionnement. Comprendre leurs causes permet de prendre des mesures correctives efficaces.

(2) Principaux types de défauts et analyse des causes
1) Bavures
Apparence :
Saillies pointues ou petits morceaux de métal irréguliers sur les bords de la pièce estampée.

Analyse des causes :
Usure du tranchant du moule ou jeu inégal.
Force de frappe insuffisante ou vitesse de frappe inappropriée.
Dureté élevée du matériau ou épaisseur inégale.

Solutions :
Inspectez et affûtez régulièrement les bords de coupe du moule pour garantir un jeu uniforme.
Ajustez la pression et la vitesse de poinçonnage pour garantir une coupe fluide du matériau.
Sélectionnez des matériaux appropriés ou effectuez un prétraitement des matériaux.

2) Déformation et déformation
Apparence :
Le plan de la pièce emboutie est irrégulier, présentant des courbures, des déformations des bords ou des saillies locales.

Analyse des causes :
Contrainte interne excessive dans le matériau ou épaisseur inégale.
Support de moule insuffisant ou positionnement imprécis.
Pression de poinçonnage excessive ou vitesse de poinçonnage trop rapide.

Solutions :
Utilisez des processus de recuit ou de redressage pour réduire les contraintes internes dans le matériau.
Optimisez la conception des moules pour augmenter la précision du support et du positionnement.

Ajustez la pression et la vitesse pour garantir une force uniforme.

3) Fissures
Apparence :
Des fissures apparaissent à la surface ou sur les bords de la pièce emboutie, s'étendant parfois sur toute l'épaisseur.

Analyse des causes :
Plasticité du matériau insuffisante ou présence de défauts.
Le rayon des angles vifs de la matrice d'emboutissage est trop petit, ce qui entraîne une concentration locale des contraintes.
Une vitesse de poinçonnage excessive entraîne un étirement excessif du matériau. Solutions :
Sélectionnez des matériaux ayant une bonne plasticité et contrôlez les défauts des matériaux.
Optimisez la conception des moules, augmentez le rayon du congé et réduisez la concentration des contraintes.
Ajustez la vitesse d’estampage pour éviter un étirement excessif du matériau.

4) Déchirure ou froissement
Symptômes :
Des déchirures, des plis ou des rides apparaissent à la surface des pièces estampées, affectant leur apparence et leurs performances.

Analyse des causes :
Lubrification insuffisante ou inégale du matériau.
Le jeu du moule est trop petit, ce qui entraîne des contraintes inégales sur le matériau.
Épaisseur ou dureté inégale du matériau, provoquant facilement des plis.

Solutions :
Utilisez des lubrifiants de haute qualité pour garantir une application uniforme.
Vérifiez le jeu du moule et ajustez la taille du jeu de manière appropriée.
Sélectionner des matériaux homogènes, et effectuer un traitement thermique ou une correction si nécessaire.

5) Écart dimensionnel
Symptômes :
Les dimensions des pièces embouties dépassent la plage de tolérance, ce qui rend l'assemblage difficile.

Analyse des causes :
Conception de moule déraisonnable ou usure importante du moule.
Pression instable de la machine à tamponner ou fonctionnement incorrect.
Le rebond élastique du matériau n'est pas pris en compte ou les paramètres du processus d'emboutissage ne correspondent pas.

Solutions :
Optimisez la conception du moule, inspectez et réparez régulièrement le moule.
Assurer une pression stable de la machine d’estampage et suivre strictement les procédures de fonctionnement.
Tenez compte du rebond du matériau pendant la phase de conception et ajustez les dimensions du moule en conséquence.

6) Rayures ou abrasions de surface
Symptômes :
Des rayures, des abrasions ou des bosses apparaissent sur la surface des pièces estampées, affectant l'apparence.

Analyse des causes :
Surface du moule rugueuse ou présence d’impuretés.
Mauvaise manipulation des matériaux, entraînant des collisions ou des frottements.
Lubrification insuffisante, augmentant la friction entre la matière et le moule.

Solutions :
Polissez régulièrement la surface du moule et nettoyez les impuretés.
Améliorer les méthodes de manutention pour éviter les collisions.
Assurer une lubrification suffisante et uniforme pour réduire la friction.

(3) Mesures préventives pour les défauts de pièces d'estampage
Sélection et traitement des matériaux
Des matériaux de haute qualité constituent la base de la réduction des défauts d’emboutissage.
Utilisez des processus tels que le recuit, le redressage ou le pré-étirement pour réduire les contraintes internes et améliorer la plasticité du matériau.

Conception et maintenance de moules
Concevez raisonnablement l'angle de coupe du moule, le jeu et le rayon du congé.
Inspectez, rectifiez et lubrifiez régulièrement le moule pour prolonger sa durée de vie.

Optimisation des paramètres de processus
Réglez raisonnablement la pression d’estampage, la vitesse et le dégagement du moule. Des ajustements de processus sont effectués pour des pièces de différents matériaux ou épaisseurs.

Opérations standardisées
Les opérateurs respectent strictement les spécifications des processus et les procédures de sécurité.
Les opérateurs reçoivent régulièrement des formations pour améliorer leurs compétences techniques et leurs capacités de dépannage.

Inspection et contrôle qualité
Des inspections dimensionnelles, de surface et de performances sont effectuées sur les pièces embouties.
Un mécanisme de retour d'information sur les défauts est établi pour ajuster rapidement les paramètres du processus et la conception du moule.

Les pièces estampées sont largement utilisées dans la fabrication moderne, mais des défauts tels que des bavures, des déformations, des fissures, des déchirures, des rides, des écarts dimensionnels et des rayures de surface sont fréquents pendant la production. Ces problèmes proviennent souvent des propriétés des matériaux, de la conception du moule, des paramètres du processus et d'un mauvais fonctionnement. En sélectionnant scientifiquement les matériaux, en optimisant la conception des moules, en ajustant rationnellement les paramètres de processus, en normalisant les procédures d'exploitation et en établissant un système complet d'inspection et de maintenance, les défauts des pièces embouties peuvent être efficacement réduits, améliorant ainsi la qualité des produits et l'efficacité de la production.

5. Foire aux questions (FAQ) sur les pièces estampées automobiles

Dans l'industrie automobile, les pièces estampées sont des composants essentiels, notamment les panneaux de carrosserie, les pièces structurelles du châssis, les panneaux de porte et les capots moteur. Ces pièces jouent un rôle essentiel pour garantir la solidité, l’apparence et la sécurité de l’ensemble du véhicule. Cependant, en raison du processus d'emboutissage impliquant des matériaux, des moules, des équipements et des paramètres de processus, divers problèmes surviennent souvent lors de la conception, de la production et de l'application de pièces embouties automobiles.

(1) Que sont les pièces estampées automobiles ?
Q1 : Que sont les pièces estampées automobiles ?
Les pièces embouties automobiles sont des composants transformés à partir de tôles métalliques pour leur donner la forme souhaitée grâce à un processus d'estampage. Ils comprennent principalement des pièces structurelles de carrosserie (telles que le châssis, les traverses), des pièces de revêtement de carrosserie (telles que des capots moteur, des portes, des ailes) et des pièces de sécurité (telles que des poutres anti-collision). Les pièces estampées sont indispensables dans la fabrication automobile en raison de leur haute précision, de leur haute efficacité et de leur haute résistance.

Q2 : Quels sont les principaux matériaux utilisés pour les pièces embouties automobiles ?
Les matériaux courants comprennent l'acier à faible teneur en carbone, l'acier formé à chaud, l'acier à haute résistance et les alliages d'aluminium. Lors de la sélection des matériaux, il est nécessaire de prendre en compte la résistance, la ténacité, la résistance à la corrosion et les performances d'emboutissage de la pièce.

(2) Défauts courants dans les pièces estampées automobiles
Q3 : Quels défauts sont courants dans les pièces embouties automobiles ?
Les pièces estampées automobiles peuvent présenter les défauts suivants au cours du processus de production :
Bavures : Arêtes vives ou irrégulières sur la pièce.
Déformation : La surface de la pièce est inégale ou pliée.
Fissures : Le matériau se brise sous des contraintes localisées.
Rides : Des plis ou des ondulations apparaissent à la surface de la pièce.
Écart dimensionnel : les dimensions de la pièce dépassent la tolérance de conception.
Rayures de surface : La surface du matériau est endommagée lors du processus d'estampage.

Q4 : Quelles sont les principales causes de ces défauts ?
Les défauts proviennent principalement des aspects suivants :
Problèmes de matériaux : épaisseur de tôle inégale, dureté excessive ou contrainte interne.
Conception de moule déraisonnable : rayon de coupe trop petit, jeu inégal, support insuffisant.
Paramètres de processus inappropriés : vitesse d'estampage, pression et lubrification déraisonnables.
Fonctionnement non standard : expérience insuffisante de l'opérateur ou entretien inapproprié de l'équipement.

(3) Comment prévenir les défauts des pièces estampées automobiles ?

Q5 : Les défauts des pièces d’emboutissage automobile peuvent-ils être évités ?
Oui, en utilisant la sélection scientifique des matériaux, l’optimisation de la conception des moules, le contrôle des paramètres du processus et la normalisation des opérations, le taux de défauts peut être efficacement réduit.

Q6 : Dans quelle mesure la conception du moule affecte-t-elle la qualité des pièces embouties ?
Le moule est l’outil central dans la production de pièces embouties. Une conception de moule raisonnable peut :
Réduisez la concentration des contraintes, évitant ainsi les fissures et les déformations.
Optimisez les arêtes de coupe et les jeux, réduisant ainsi les bavures.
Fournit un soutien uniforme, évitant les rides.

Q7 : Comment optimiser les paramètres du processus d’emboutissage ?
Vitesse d'estampage : une vitesse trop rapide peut entraîner des fissures, tandis qu'une vitesse trop lente peut réduire l'efficacité de la production.
Pression d'estampage : doit être ajustée en fonction de l'épaisseur et de la dureté du matériau.
Gestion de la lubrification : utilisez des lubrifiants de haute qualité pour assurer un contact fluide entre le matériau et le moule.

(4) Sélection de matériaux pour les pièces d'emboutissage automobile
Q8 : Comment différents matériaux affectent-ils les performances des pièces embouties ?
Acier à faible teneur en carbone : bonne aptitude à l'emboutissage, faible coût, mais résistance moindre.
Acier à haute résistance (HSS) : Haute résistance, adapté aux pièces de sécurité, mais plus difficile à emboutir.
Acier avancé à haute résistance (AHSS) : convient aux formes complexes et aux exigences de haute résistance, nécessitant des processus d'estampage à chaud.
Alliage d'aluminium : préféré pour les pièces légères, mais sujet aux problèmes de froissement et de retour élastique.

Q9 : Comment la tendance à l’allègement automobile affecte-t-elle le choix des matériaux ?
Avec les exigences des véhicules à énergie nouvelle, des économies d'énergie et de la protection de l'environnement, l'application d'alliages d'aluminium, d'alliages de magnésium et d'aciers à haute résistance est de plus en plus répandue. L'allègement des matériaux peut réduire le poids corporel et améliorer le rendement énergétique, mais il impose des exigences plus élevées au processus d'emboutissage, nécessitant une optimisation des moules et des paramètres du processus.

(5) Inspection et contrôle de la qualité des pièces d'emboutissage automobile
Q10 : Comment inspecter la qualité des pièces d’emboutissage automobile ?
Les méthodes courantes incluent :
Inspection dimensionnelle : utilisation d'une machine à mesurer tridimensionnelle (MMT) ou d'un balayage laser pour mesurer les dimensions des pièces.
Inspection de surface : inspection visuelle ou inspection optique pour détecter des défauts tels que des rayures et des rides.
Tests de propriétés mécaniques : tests de traction, d'impact et de dureté pour garantir que la résistance de la pièce répond aux exigences.

Q11 : Comment garantir une qualité constante des pièces produites en série ?
Contrôlez strictement les lots de matériaux et l’uniformité de l’épaisseur.
Inspectez régulièrement l’état du moule, réparez-le et entretenez-le rapidement. Établissez des paramètres de processus standardisés pour garantir une vitesse d’estampage, une pression et une lubrification constantes.
Introduire un équipement d’inspection automatique pour détecter et éliminer rapidement les pièces défectueuses.

(6) Tendances dans le traitement des pièces d’emboutissage automobile
Q12 : Quelles sont les futures tendances de développement des pièces d’emboutissage automobile ?
Haute résistance et légèreté : l’acier à haute résistance, les alliages d’aluminium et les matériaux composites seront largement utilisés.
Précision et intelligence : conception de moules combinée à une simulation CAE et à un équipement d'emboutissage intelligent pour améliorer la précision et la cohérence.
Production automatisée : chargement et déchargement robotisés, inspection automatique et retour de données pour améliorer l'efficacité et la qualité.
Protection de l'environnement et économie d'énergie : optimisation des systèmes de lubrification et réduction des déchets de matériaux pour parvenir à une fabrication verte.

Q13 : La maintenance et l'entretien des pièces d'emboutissage automobile sont-ils importants ?
Très important. L’usure du moule, les dysfonctionnements de l’équipement d’emboutissage ou une lubrification insuffisante affecteront directement la qualité des pièces. Un entretien régulier peut réduire les taux de défauts, prolonger la durée de vie des moules et garantir la stabilité de la production.

Les pièces d'emboutissage automobile sont des composants de base indispensables dans la fabrication de véhicules et leur qualité affecte directement les performances, la sécurité et l'apparence du véhicule. Les problèmes courants incluent les bavures, les déformations, les fissures, les rides, les écarts dimensionnels et les rayures de surface. Ces problèmes sont principalement liés aux propriétés des matériaux, à la conception des moules, aux paramètres du processus et aux procédures opérationnelles. Grâce à la sélection scientifique des matériaux, à la conception optimisée des moules, au contrôle raisonnable des paramètres de processus, aux opérations standardisées et à la mise en place d'un système d'inspection complet, le taux de défauts peut être efficacement réduit et la qualité des pièces et l'efficacité de la production peuvent être améliorées.

À mesure que l'industrie automobile évolue vers une fabrication légère, à haute résistance et intelligente, les exigences techniques en matière de pièces d'emboutissage automobiles sont de plus en plus élevées. Les entreprises doivent continuellement se concentrer sur de nouveaux matériaux, de nouveaux processus et des technologies de fabrication intelligentes pour garantir que les pièces d'emboutissage répondent aux exigences de sécurité et d'esthétique tout en permettant une production à haute efficacité et à faible coût.
